LM、LMD、LMS Type Flexible coupling

LM Type

LMD Type

LMS Type

Model Nominal Torque

Tn

N.m

High-poing speed

n

r/min

Aperture Diameter

d1.d2

mm

Aperture longness L0 recommendatory D D1 Most weight

kg

LM LMD LMS L L recommendatory LM LMD LMS LM LMD LMS
LM1 25 15300 8500 12-25 27-62 35 86 92 98 50 30 90 0.7
LMD1 1.6
LMS1 2.2
LM2 50 12000 7600 16-30 30-82 38 95 101.5 108 60 44 100 1.1
LMD2 2.4
LMS2 3.0
LM3 100 10900 6900 20-32 38-82 40 103 110 117 70 48 110 1.6
LMD3 3.2
LMS3 3.8
LM4 140 9000 6000 22-40 38-112 45 114 122 130 85 60 125 2.6
LMD4 4.6
LMS4 5.2
LM5 250 7300 5000 25-45 44-112 50 127 138.5 150 105 72 150 4.4
LMD5 5.6
LMS5 6.3
LM6 400 6100 4100 30-48 60-112 55 143 155 167 125 90 185 6.3
LMD6 8.6
LMS6 9.5
LM7 630 5300 3600 35-55 60-112 60 159 172 185 145 104 205 8.8
LMD7 11
LMS7 17
LM8 1120 4500 3100 45-65 84-142 70 181 195 209 170 130 240 14
LMD8 18
LMS8 26
LM9 1800 3800 2700 50-80 84-172 80 208 224 240 200 156 270 26
LMD9 32
LMS9 38
LM10 2800 3300 2500 60-100 107-212 90 230 248 268 230 180 305 42
LMD10 46
LMS10 54
LM11 4500 2900 2200 70-120 107-212 100 260 284 350 260 205 350 60
LMD11 72
LMS11 84
LM12 6300 2500 1900 80-130 132-252 115 297 321 400 300 245 400 88
LMD12 105
LMS12 118
LM13 11200 2100 1600 90-150 132-252 125 323 348 460 360 300 460 145
LMD13 158
LMS13 215
LM14 12500 1900 1500 100-160 167-302 135 333 358 500 400 335 500 165
LMD14 210
LMS14 265

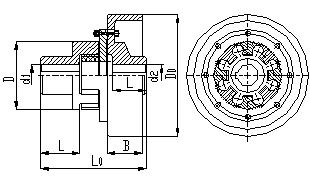

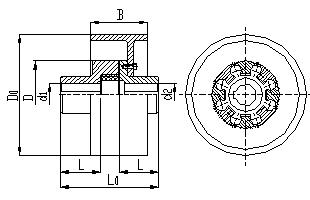

LMZ-I, LMZ-II Type Flexible coupling

LMZ-I

LMZ-II

Model Nominal Torque Tn N.m High-point speed (n) r/min Aperture Diameter d1 d2 Aperture longness mm L0 recommendatory D0 B D Most weight kg
L L recommendatory LMZ-I LMZ-II
LMZ5-I-160 250 4750 25-45 44-112 50 127 188.5 160 70 105 9
LMZ5-II-160 10
LMZ5-I-200 250 3800 25-45 44-112 50 127 203.5 200 85 105 10
LMZ5-II-200 14
LMZ6-I-200 400 3800 30-48 60-112 55 143 215 200 85 125 14
LMZ6-II-200 17
LMZ7-I-200 630 3800 35-56 60-112 60 159 227 200 85 145 17
LMZ7-II-200 22
LMZ7-I-250 630 3050 35-56 60-112 60 159 257 250 105 145 22
LMZ7-II-250 27
LMZ8-I-250 1120 3050 45-65 84-142 70 181 270 250 105 170 27
LMZ8-II-250 32
LMZ8-I-315 1120 2400 45-65 84-142 70 181 300 315 135 170 35
LMZ8-II-315 40
LMZ9-I-315 1800 2400 50-80 84-142 80 208 319 215 135 200 48
LMZ9-II-315 56
LMZ9-I-400 1800 1900 50-80 84-142 80 208 354 400 170 200 62
LMZ9-II-400 76
LMZ10-I-400 2800 1900 60-100 107-172 90 230 369 400 170 230 84
LMZ10-II-400 94
LMZ10-I-500 2800 1500 60-100 107-172 90 230 423 500 210 230 110
LMZ10-II-500 140
LMZ11-I-500 4500 1500 70-120 107-172 100 260 448 500 210 260 134
LMZ11-II-500 182
LMZ12-I-630 6300 1200 80-130 132-252 115 297 523 630 265 300 200
LMZ12-II-630 255
LMZ13-I-710 11200 1050 90-150 132-252 125 323 583 710 300 260 215
LMZ13-II-710 300
LMZ14-I-800 12500 950 100-160 167-302 135 333 633 800 340 400 300
LMZ14-II-800 330
