滚子链联轴器是利用一条公用的链条同时与两个齿数相同的并列链轮啮合以实现两半联轴器的连接,为了改善润滑条件并防止污染,一般都将联轴器密封在罩壳内。链条联轴器具有结构简单,尺寸紧凑、重量轻、装拆方便、维修容易,具有一定的补偿性能和缓冲性能,可用于潮湿,多尘,高温场合。但因链条的套筒与配件存在间隙,不宜用于逆向传动,起动频繁和有冲击立轴传动。同时受离心力影响也不宜用于高速传动。可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动

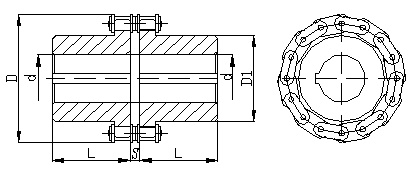

GL 型 滚子链联轴器(GB/T 6069-2002)

型号 公称转矩Tn N.m 许用转速(n) r/min 轴孔直径 d 轴孔长度 L 链号 链条节距 P 齿数 Z D S D1 重量 kg 许用位移量
径向y 轴向x 角向a
GL1 40 1400 16-20 38-52 06B 9.525 14 51.06 4.9 35 0.4 0.19 1.4
GL2 63 1250 19-24 38-52 06B 9.525 16 57.08 4.9 38 0.7 0.19 1.4
GL3 100 1000 20-25 38-62 08B 12.7 14 68.88 6.7 40 1.1 0.25 1.9
GL4 160 1000 24-32 44-82 08B 12.7 16 76.91 6.7 50 1.8 0.25 1.9
GL5 250 800 28-40 60-112 10A 15.875 16 94.46 9.2 60 3.2 0.32 2.3
GL6 400 630 32-50 60-112 10A 15.875 20 116.57 9.2 70 5.0 0.32 2.3
GL7 630 630 40-60 84-142 12A 19.05 18 127.78 10.9 85 7.4 0.38 2.8
GL8 1000 500 45-70 84-142 16A 25.4 16 154.33 14.3 110 11 0.5 3.8
GL9 1600 400 50-75 84-172 16A 25.4 20 186.50 14.3 120 20 0.5 3.8
GL10 2500 315 60-90 107-172 20A 31.75 18 213.02 17.8 140 26 0.63 4.7
GL11 4000 250 75-100 107-212 24A 38.1 16 231.49 21.5 160 39 0.76 5.7
GL12 6300 250 85-120 132-212 28A 44.45 16 270.08 24.9 170 59 0.88 6.6
GL13 10000 200 100-140 167-252 32A 50.8 18 340.80 28.6 200 86 1.0 7.6
GL14 16000 200 120-160 167-302 32A 50.8 22 405.22 28.6 220 150 1.0 7.6
GL15 25000 200 140-190 202-352 40A 63.5 20 466.25 35.5 280 234 1.27 9.5
