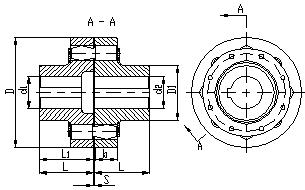

LH 型 弹性柱销联轴器(GB/T 5014-2003)
型号 | 公称转矩Tn N.m | 许用转速(n) r/min | 轴孔直径 d1,d2 | 轴孔长度 mm | 尺寸 mm | 最大重量 kg | |||||
Y 型 | J,J1,Z 型 | ||||||||||
L | L1 | L | D | D1 | b | s | |||||
LH1 | 160 | 7100 | 12-24 | 32-52 | 27-38 | 32-52 | 90 | 38 | 20 | 2.5 | 2 |
LH2 | 315 | 5600 | 20-35 | 52-82 | 38-60 | 52-82 | 120 | 50 | 28 | 2.5 | 5 |
LH3 | 630 | 5000 | 30-48 | 82-112 | 60-84 | 82-112 | 160 | 70 | 36 | 2.5 | 8 |
LH4 | 1250 | 4000 | 40-63 | 112-142 | 84-107 | 112-142 | 195 | 85 | 45 | 3 | 22 |
LH5 | 2000 | 3550 | 50-75 | 142 | 107 | 142 | 220 | 110 | 45 | 3 | 30 |
LH6 | 3150 | 2800 | 60-80 | 142 | 107 | 142 | 280 | 120 | 56 | 4 | 53 |
LH7 | 6300 | 2240 | 70-110 | 142-212 | 107-167 | 142-212 | 320 | 160 | 56 | 4 | 98 |
LH8 | 10000 | 2120 | 80-125 | 212 | 167 | 212 | 360 | 170 | 56 | 5 | 119 |
LH9 | 16000 | 1800 | 100-140 | 212-252 | 167-202 | 212-252 | 410 | 200 | 64 | 5 | 200 |
LH10 | 25000 | 1560 | 110-180 | 212-302 | 167-242 | 212-302 | 480 | 250 | 76.5 | 6 | 330 |
LH11 | 31500 | 1320 | 130-220 | 252-352 | 202-282 | 252-352 | 540 | 300 | 76.5 | 6 | 520 |
LH12 | 63000 | 1250 | 160-260 | 302-410 | 242-330 | 302-410 | 630 | 350 | 92 | 7 | 720 |
LH13 | 100000 | 1120 | 190-330 | 352-472 | 282-380 | 352 | 710 | 420 | 102 | 8 | 1100 |
LH14 | 160000 | 850 | 240-340 | 410-550 | 330-450 | - | 800 | 470 | 112 | 8 | 2000 |
HLL 型 带制动轮弹性柱销联轴器(GB/T 5014-2003)
型号 | 公称转矩 Tn N.m | 许用转速(n) r/min | 轴孔直径 d1,d2 | 轴孔长度 mm | 尺寸 mm | 转动惯量 kg.m2 | 最大重量 kg | |||||
Y 型 | J,J1,Z 型 | |||||||||||
L | L1 | L | D0 | D | B | S | ||||||
HLL1 | 315 | 5600 | 20-35 | 52-82 | 38-60 | 52-82 | 200 | 120 | 85 | 2.5 | 0.05 | 11 |
HLL2 | 630 | 5000 | 30-48 | 82-112 | 60-84 | 82-112 | 200 | 160 | 85 | 2.5 | 0.08 | 14 |
HLL3 | 630 | 1900 | 30-48 | 82-112 | 60-84 | 82-112 | 315 | 160 | 132 | 2.5 | 0.45 | 25 |
HLL4 | 1250 | 1900 | 40-63 | 112-142 | 84-107 | 112-142 | 315 | 195 | 132 | 3 | 0.5 | 40 |
HLL5 | 1250 | 1400 | 40-63 | 112-142 | 84-107 | 112-142 | 400 | 195 | 168 | 3 | 1.3 | 60 |
HLL6 | 2000 | 1400 | 50-75 | 112-142 | 84-107 | 112-142 | 400 | 220 | 168 | 3 | 1.4 | 70 |
HLL7 | 2000 | 1120 | 50-75 | 112-142 | 84-107 | 112-142 | 500 | 220 | 210 | 3 | 3.2 | 92 |
HLL8 | 3150 | 1400 | 60-85 | 142-172 | 107-132 | 142-172 | 400 | 280 | 168 | 4 | 1.5 | 88 |
HLL9 | 3150 | 1120 | 60-85 | 142-172 | 107-132 | 142-172 | 500 | 280 | 210 | 4 | 3.5 | 113 |
HLL10 | 6300 | 1120 | 70-110 | 142-212 | 107-167 | 142-212 | 500 | 320 | 210 | 4 | 3.6 | 156 |
HLL11 | 6300 | 960 | 70-110 | 142-212 | 107-167 | 142-212 | 630 | 320 | 165 | 4 | 11 | 187 |
HLL12 | 10000 | 960 | 80-125 | 172-212 | 132-167 | 172-212 | 630 | 360 | 265 | 5 | 12 | 326 |
HLL13 | 16000 | 800 | 100-140 | 212-252 | 167-202 | 212-252 | 710 | 410 | 298 | 5 | 25 | 337 |
HLL14 | 25000 | 800 | 110-180 | 212-302 | 167-242 | 212-302 | 710 | 480 | 298 | 6 | 29 | 460 |
HLL15 | 25000 | 710 | 110-180 | 212-302 | 167-242 | 212-302 | 800 | 480 | 335 | 6 | 43 | 510 |
