滑块联轴器有尼龙滑块联轴器,金属滑块联轴器(又称十字滑块联轴器), 滑块联轴器是利用中间滑块在其两半联轴器端面的相应径向槽内滑动,以实现两半联轴器的连接并获得补偿两轴相对位移的能力。 尼龙滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。尼龙滑块联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40 金属滑块联轴器又名十字滑块联轴器,其滑块呈圆环形,用钢或耐磨合金制成,适用于转速较低,传递转矩较大的传动 |
金属滑块联轴器

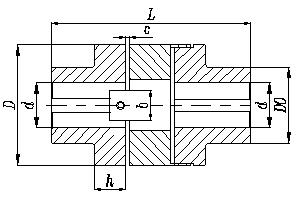

轴孔直径 d | 公称转矩Tn N.m | 许用转速(n) r/min | D0 | D | L | h | c | 转动惯量/kg.m2 | 重量 kg |
15-19 | 120 | 250 | 32 | 70 | 95 | 12 | 0.5-0.8 | 0.0005 | 1.5 |
20-30 | 250 | 250 | 45 | 90 | 115 | 12 | 0.5-0.8 | 0.002 | 2.7 |
31-40 | 500 | 250 | 60 | 110 | 160 | 16 | 0.5-0.8 | 0.0065 | 5.6 |
41-50 | 800 | 250 | 80 | 130 | 200 | 20 | 0.5-0.8 | 0.0175 | 10.0 |
51-60 | 1250 | 250 | 95 | 150 | 240 | 25 | 0.5-0.8 | 0.035 | 15.5 |
61-70 | 2000 | 250 | 105 | 170 | 275 | 30 | 0.5-0.8 | 0.063 | 22.5 |
71-80 | 3200 | 250 | 115 | 190 | 310 | 34 | 0.5-0.8 | 0.125 | 31.5 |
81-90 | 5000 | 250 | 130 | 210 | 355 | 38 | 1.0-1.5 | 0.225 | 45 |
90-100 | 8000 | 250 | 140 | 240 | 395 | 42 | 1.0-1.5 | 0.40 | 60 |
101-120 | 10000 | 100 | 170 | 280 | 435 | 45 | 1.0-1.5 | 0.75 | 92 |
121-140 | 16000 | 100 | 190 | 320 | 485 | 50 | 1.0-1.5 | 1.425 | 130 |
141-150 | 20000 | 100 | 210 | 340 | 550 | 55 | 1.0-1.5 | 4.20 | 163 |
