JMII 型 膜片联轴器(JB/T 9147-1999)

型号 公称转矩Tn KN.m 瞬间最大转矩 KN.m 许用转速(n) r/min 轴孔直径 d 轴孔长度 D D1 t JMI型扭转刚度 *106 重量 kg
L,L1 L 推荐
JMII1 0.04 0.063 10700 14-28 27-62 35 80 39 8±0.2 0.37 0.9
JMII2 0.063 0.1 9300 20-38 38-82 40 92 53 8±0.2 0.45 1.4
JMII3 0.1 0.2 8400 25-45 44-112 45 102 63 8±0.2 0.56 2.1
JMII4 0.25 0.4 6700 30-55 60-112 55 128 77 11±0.3 0.81 4.2
JMII5 0.5 0.8 5900 35-65 60-142 65 145 91 11±0.3 1.2 6.4
JMII6 0.8 1.25 5100 40-75 84-142 75 168 105 14±0.3 1.42 9.6
JMII7 1.25 2.0 4750 45-80 84-172 80 180 112 15±0.4 1.9 12.5
JMII8 2.0 3.15 4300 50-85 84-172 80 200 120 15±0.4 2.35 15.5
JMII9 2.5 4.0 4200 55-85 84-172 80 205 120 20±0.4 2.7 16.5
JMII10 3.15 5.0 4000 55-90 84-172 90 215 128 20±0.4 3.02 19.5
JMII11 4.0 6.3 3650 60-95 107-172 100 235 132 23±0.5 3.46 25
JMII12 5.0 8 3400 60-100 107-212 100 250 145 23±0.5 3.67 30
JMII13 6.3 10 3200 60-110 107-212 110 270 155 23±0.5 5.2 36
JMII14 8 12.5 2850 60-110 107-212 115 300 162 27±0.6 7.8 45
JMII15 10 16 2700 70-125 107-212 125 320 176 27±0.6 8.43 55
JMII16 12.5 20 2450 75-130 107-252 140 350 186 32±0.7 10.23 75
JMII17 16 25 2300 80-140 132-252 145 370 203 32±0.7 10.97 85
JMII18 20 31.5 2150 90-160 132-302 165 400 230 32±0.7 13.07 115
JMII19 25 40 1950 100-170 167-302 175 440 245 38±0.9 14.26 150
JMII20 31.5 50 1850 100-180 167-302 185 460 260 38±0.9 22.13 170
JMII21 35.5 56 1800 120-200 167-352 200 480 280 38±0.9 23.7 200
JMII22 40 63 1700 120-200 167-352 210 500 295 38±0.9 24.6 230
JMII23 50 80 1600 140-220 202-352 220 540 310 44±1 29.71 275
JMII24 63 100 1450 140-240 202-410 240 600 335 50±1.2 32.64 380
JMII25 80 125 1400 160-250 242-410 255 620 350 50±1.2 37.69 410
JMII26 90 140 1300 180-280 242-470 275 660 385 50±1.2 50.43 510
JMII27 112 180 1200 190-300 242-270 295 720 410 60±1.4 71.51 620
JMII28 140 200 1150 220-320 282-470 300 740 420 60±1.4 93.37 680
JMII29 160 224 1100 240-300 330-470 320 770 450 60±1.4 114.53 780

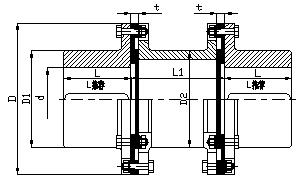

JMIIJ 型 膜片联轴器(JB/T 9147-2000)

型号 公称转矩Tn KN.m 瞬间最大转矩 KN.m 许用转速(n) r/min 轴孔直径 d 轴孔长度 D D1 D2 Lmin t L1min 重量 kg 重量 kg
L,L1 L 推荐
JMIIJ1 0.063 0.1 9300 20-38 38-82 40 92 53 45 70 8±0.2 2 1.4
JMIIJ2 0.1 0.2 8400 25-45 44-112 45 102 63 45 80 8±0.2 2。9 2.1
JMIIJ3 0.25 0.4 6700 30-55 60-112 55 128 77 76 96 11±0.3 5。7 4.2
JMIIJ4 0.5 0.8 5900 35-65 60-142 65 145 91 76 116 11±0.3 8。5 6.4
JMIIJ5 0.8 1.25 5100 40-75 84-142 75 168 105 102 136 14±0.3 12。5 9.6
JMIIJ6 1.25 2.0 4750 45-80 84-172 80 180 112 102 140 15±0.4 16。5 12.5
JMIIJ7 2.0 3.15 4300 50-85 84-172 80 200 120 114 140 15±0.4 21 15.5
JMIIJ8 2.5 4.0 4200 55-85 84-172 80 205 120 114 140 20±0.4 23 16.5
JMIIJ9 3.15 5.0 4000 55-90 84-172 90 215 128 127 160 20±0.4 27 19.5
JMIIJ10 4.0 6.3 3650 60-95 107-172 100 235 132 127 170 23±0.5 36 25
JMIIJ11 5.0 8 3400 60-100 107-212 100 250 145 140 170 23±0.5 42 30
JMIIJ12 6.3 10 3200 60-110 107-212 110 270 155 140 190 23±0.5 50 36
JMIIJ13 8 12.5 2850 60-110 107-212 115 300 162 165 200 27±0.6 66 45
JMIIJ14 10 16 2700 70-125 107-212 125 320 176 165 220 27±0.6 78 55
JMIIJ15 12.5 20 2450 75-130 107-252 140 350 186 165 240 32±0.7 110 75
JMIIJ16 16 25 2300 80-140 132-252 145 370 203 219 250 32±0.7 125 85
JMIIJ17 20 31.5 2150 90-160 132-302 165 400 230 219 290 32±0.7 160 115
JMIIJ18 25 40 1950 100-170 167-302 175 440 245 219 300 38±0.9 220 150
JMIIJ19 31.5 50 1850 100-180 167-302 185 460 260 267 320 38±0.9 245 170
JMIIJ20 35.5 56 1800 120-200 167-352 200 480 280 267 350 38±0.9 275 200
JMIIJ21 40 63 1700 120-200 167-352 210 500 295 267 370 38±0.9 320 230
JMIIJ22 50 80 1600 140-220 202-352 220 540 310 299 380 44±1 400 275
JMIIJ23 63 100 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 380
JMIIJ24 80 125 1400 160-250 242-410 255 620 350 356 440 50±1.2 620 410
JMIIJ25 90 140 1300 180-280 242-470 275 660 385 356 480 50±1.2 740 510
JMIIJ26 112 180 1200 190-300 242-270 295 720 410 406 510 60±1.4 970 620
JMIIJ27 140 200 1150 220-320 282-470 300 740 420 406 520 60±1.4 1050 680
JMIIJ28 160 224 1100 240-300 330-470 320 770 450 457 560 60±1.4 1200 780
