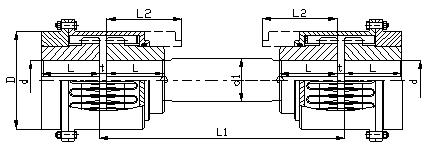

JSJ 型 蛇形弹性联轴器(JB/T 8869-2000)

型号 公称转矩Tn KN.m 轴孔直径 d 中间轴d1 轴孔长度 L 中间轴 L3 min D L2 间隙 t 重量 kg?? 一端 润滑油 kg?? 一端 许用位移量
径向y 轴向x 角向a
JSD1 0.14 22-35 28 48 162 116 78 3 3.9 0.041 0.05 ±0.3 0.076
JSD2 0.40 32-50 35 60 195 158 94 3 8.9 0.068 0.05 ±0.3 0.10
JSD3 0.90 48-65 50 76 213 183 103 3 15.6 0.113 0.05 ±0.3 0.127
JSD4 1.80 55-80 63 89 275 218 134 3 26.4 0.172 0.05 ±0.3 0.15
JSD5 3.15 65-85 75 98 294 245 144 3 37.2 0.254 0.076 ±0.3 0.18
JSD6 5.60 75-110 90 120 372 286 182 5 63.1 0.427 0.076 ±0.5 0.2
JSD7 8.0 80-120 100 127 391 324 191 5 83.5 0.508 0.076 ±0.5 0.23
JSD8 12.5 90-140 120 150 453 327 220 6 98 0.735 0.076 ±0.6 0.25
JSD9 18.0 110-170 130 162 463 365 225 6 140 0.908 0.1 ±0.6 0.3
JSD10 25 120-200 140 184 482 419 235 6 210 1.135 0.1 ±0.6 0.33
JSD11 35.5 140-200 160 183 549 478 268 6 277 1.962 0.1 ±0.6 0.4
JSD12 50 160-240 200 198 587 548 287 6 381 2.815 0.127 ±0.6 0.45
JSD13 63 180-250 200 216 622 604 305 6 519 3.496 0.127 ±0.6 0.5
JSD14 90 200-280 220 239 673 665 330 6 719 3.768 0.127 ±0.6 0.56
JSD15 125 240-320 250 259 711 708 350 6 899 4.4 0.15 ±0.6 0.6
JSD16 160 280-360 280 289 744 782 366 6 1205 5.62 0.15 ±0.6 0.68
