  滑块联轴器有尼龙滑块联轴器,金属滑块联轴器(又称十字滑块联轴器),
  滑块联轴器是利用中间滑块在其两半联轴器端面的相应径向槽内滑动,以实现两半联轴器的连接并获得补偿两轴相对位移的能力。
  尼龙滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。尼龙滑块联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40

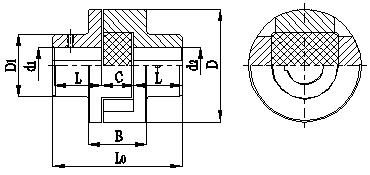

KL型 滑块联轴器JB/ZQ 4384-2006)

型号 公称转矩 Tn N.m 许用转速(n) r/min 轴孔直径 d1,d2 轴孔长度 尺寸 mm 最大重量 kg
Y型 J1型 D D1 B C
KL1 16 10000 10-14 25-32 22-27 40 30 52 17 0.6
KL2 31.5 8200 12-18 32-42 27-30 50 32 56 22 1.5
KL3 63 7000 18-22 42-52 30-38 70 40 60 22 1.8
KL4 160 5700 20-28 52-62 38-44 80 50 64 22 2.5
KL5 280 4700 25-32 62-82 44-60 100 70 75 27 5.8
KL6 500 3800 30-45 82-112 60-84 120 80 90 37 9.5
KL7 900 3200 40-55 112 84 150 100 120 42 25
KL8 1800 2400 50-70 112-140 84-107 190 120 150 52 55
KL9 3550 1800 65-85 142-172 107-132 250 150 180 62 85
KL10 5000 1500 80-100 172-212 132-167 330 190 180 62 120
