LX,LXD,LXS 系列星形弹性联轴器(JB/T10466-2004)
LX 型 |
LXD 型 |
LXS 型 |
| 型号 | 公称转矩 Tn N.m | 许用转矩(n) r/min | 轴孔直径 d1, d2 | 轴孔长度 L | 尺寸 mm | 最大重量 kg | |||||
| D | D1 | D2 | B1 | B2 | S | ||||||
| LX1 | 20 | 9500 | 6-19 | 18-42 | 40 | 32 | - | 12 | - | 2 | 0.43 |
| LXD1 | 65 | 7.5 | 0.75 | ||||||||
| LXS1 | 65 | 7.5 | 1.10 | ||||||||
| LX2 | 71 | 9500 | 8-24 | 22-52 | 55 | 40 | - | 14 | - | 2 | 0.85 |
| LXD2 | 80 | 7.5 | 1.34 | ||||||||
| LXS2 | 80 | 7.5 | 1.80 | ||||||||
| LX3 | 200 | 9500 | 10-28 | 22-62 | 65 | 48 | - | 15 | - | 2.5 | 1.50 |
| LXD3 | 100 | 9.5 | 2.5 | ||||||||
| LXS3 | 100 | 9.5 | 3.53 | ||||||||
| LX4 | 400 | 9500 | 12-38 | 30-82 | 80 | 66 | - | 18 | - | 3 | 3.30 |
| LXD4 | 115 | 9.5 | 4.4 | ||||||||
| LXS4 | 115 | 9.5 | 5.6 | ||||||||
| LX5 | 560 | 8000 | 14-42 | 27-112 | 95 | 75 | - | 20 | - | 3 | 6.1 |
| LXD5 | 140 | 11 | 8.0 | ||||||||
| LXS5 | 140 | 11 | 10.0 | ||||||||
| LX6 | 630 | 7100 | 16-48 | 30-112 | 105 | 85 | - | 21 | - | 3.5 | 7.70 |
| LXD6 | 150 | 11 | 9.6 | ||||||||
| LXS6 | 150 | 11 | 12.2 | ||||||||
| LX7 | 800 | 6300 | 20-55 | 38-112 | 120 | 98 | - | 22 | - | 4 | 9.5 |
| LXD7 | 175 | 15 | 13.5 | ||||||||
| LXS7 | 175 | 15 | 18.1 | ||||||||
| LX8 | 900 | 5600 | 22-65 | 38-142 | 135 | 115 | - | 26 | - | 4.5 | 15.3 |
| LXD8 | 190 | 15 | 20.1 | ||||||||
| LXS8 | 190 | 15 | 24.8 | ||||||||
| LX9 | 2000 | 4750 | 30-75 | 60-172 | 160 | 135 | - | 30 | - | 5 | 22.2 |
| LXD9 | 215 | 17.5 | 29.8 | ||||||||
| LXS9 | 215 | 17.5 | 36.7 | ||||||||
| LX10 | 5000 | 3750 | 40-90 | 84-172 | 200 | 160 | - | 34 | - | 5.5 | 40.5 |
| LXD10 | 260 | 18.5 | 50.6 | ||||||||
| LXS10 | 260 | 18.5 | 60.8 | ||||||||
| LX11 | 7100 | 3350 | 50-100 | 84-172 | 225 | 180 | - | 38 | - | 6 | 62.5 |
| LXD11 | 285 | 23.5 | 76.5 | ||||||||
| LXS11 | 285 | 23.5 | 90.5 | ||||||||
| LX12 | 8000 | 3000 | 60-110 | 107-212 | 255 | 200 | - | 42 | - | 6.5 | 78.3 |
| LXD12 | 330 | 24 | 100.2 | ||||||||
| LXS12 | 330 | 24 | 122 | ||||||||
| LX13 | 10000 | 2650 | 60-125 | 107-212 | 290 | 230 | - | 46 | - | 7 | 103.2 |
| LXD13 | 370 | 28 | 134 | ||||||||
| LXS13 | 370 | 28 | 160 | ||||||||
| LX14 | 14000 | 2360 | 60-140 | 107-252 | 320 | 255 | - | 50 | - | 7.5 | 151 |
| LXD14 | 410 | 31.5 | 190 | ||||||||
| LXS14 | 410 | 31.5 | 232 | ||||||||

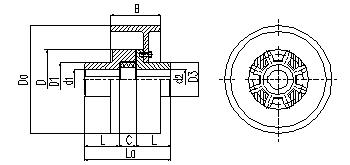

LXZ 带制动轮星形弹性联轴器(JB/T10466-2004)
| 型号 | 公称转矩 Tn N.m | 轴孔直径 d1, d2 | 轴孔长度 L | 尺寸 mm | 最大重量 kg | |||||
| D | D1 | D3 | D0 | C | B | |||||
| LXZ3 | 200 | 10-28 | 22-62 | 65 | 48 | 36 | 160 | 20 | 70 | 1.5 |
| 200 | 85 | |||||||||
| 250 | 105 | |||||||||
| LXZ4 | 400 | 12-38 | 27-82 | 80 | 66 | 48 | 160 | 24 | 70 | 3.3 |
| 200 | 85 | |||||||||
| 250 | 105 | |||||||||
| LXZ5 | 560 | 14-42 | 27-112 | 95 | 75 | 53 | 200 | 26 | 85 | 6.5 |
| 250 | 105 | |||||||||
| 315 | 135 | |||||||||
| 400 | 170 | |||||||||
| LXZ6 | 630 | 16-48 | 30-112 | 105 | 85 | 63 | 200 | 28 | 85 | 7.5 |
| 250 | 105 | |||||||||
| 315 | 135 | |||||||||
| 400 | 170 | |||||||||
| LXZ7 | 800 | 20-55 | 38-112 | 120 | 98 | 76 | 200 | 30 | 85 | 9.3 |
| 250 | 105 | |||||||||
| 315 | 135 | |||||||||
| 400 | 170 | |||||||||
LXZ8 |
900 | 22-65 | 38-142 | 135 | 115 | 82 | 250 |
35 | 105 | 15 |
| 315 | 135 | |||||||||
| 400 | 170 | |||||||||
| 500 | 210 | |||||||||
| LXZ9 | 2000 | 30-75 | 60-172 | 160 | 135 | 101 | 250 | 40 | 105 | 22 |
| 315 | 135 | |||||||||
| 400 | 170 | |||||||||
| 500 | 210 | |||||||||
| 630 | 265 | |||||||||
| LXZ10 | 5000 | 40-90 | 84-172 | 200 | 160 | 132 | 315 | 45 | 135 | 40 |
| 400 | 170 | |||||||||
| 500 | 210 | |||||||||
| 630 | 265 | |||||||||
| LXZ11 | 7100 | 50-100 | 84-172 | 225 | 180 | 145 | 400 | 50 | 170 | 62 |
| 500 | 210 | |||||||||
| 630 | 265 | |||||||||
| 710 | 300 | |||||||||
| LXZ12 | 8000 | 60-110 | 107-212 | 255 | 200 | 167 | 400 | 65 | 170 | 78 |
| 500 | 210 | |||||||||
| 630 | 265 | |||||||||
| 710 | 300 | |||||||||
| LXZ13 | 10000 | 60-125 | 107-212 | 290 | 230 | 190 | 500 | 70 | 210 | 105 |
| 630 | 265 | |||||||||
| 710 | 300 | |||||||||
| 800 | 340 | |||||||||
| LXZ14 | 14000 | 60-140 | 107-252 | 320 | 255 | 210 | 500 | 75 | 210 | 150 |
| 630 | 265 | |||||||||
| 710 | 300 | |||||||||
| 800 | 340 | |||||||||
| LXZ15 | 20000 | 80-160 | 132-302 | 370 | 290 | 248 | 630 | 80 | 265 | 230 |
| 710 | 300 | |||||||||
| 800 | 340 | |||||||||
| LXZ16 | 25000 | 80-180 | 132-302 | 420 | 325 | 285 | 630 | 85 | 265 | 300 |
| 710 | 300 | |||||||||
| 800 | 340 |

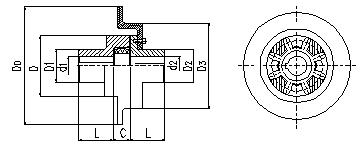

LXP 带制动盘星形弹性联轴器(JB/T10466-2004)
| 型号 | 公称转矩 Tn N.m | 轴孔直径 d1, d2 | 轴孔长度 L | 尺寸 mm | 最大重量 kg | ||||
| D | D1 | D2 | D0 | C | |||||
| LXP6 | 630 | 16-48 | 30-112 | 105 | 85 | 82 | 315 | 28 | 7.5 |
| 355 | |||||||||
| 400 | |||||||||
| LXP7 | 800 | 20-55 | 38-112 | 120 | 98 | 95 | 315 | 30 | 9.3 |
| 355 | |||||||||
| 400 | |||||||||
| 450 | |||||||||
| LXP8 | 900 | 22-65 | 38-142 | 135 | 115 | 110 | 315 | 35 | 15 |
| 355 | |||||||||
| 400 | |||||||||
| 450 | |||||||||
| 500 | |||||||||
| LXP9 | 2000 | 30-75 | 60-172 | 160 | 135 | 130 | 355 | 40 | 22 |
| 400 | |||||||||
| 450 | |||||||||
| 500 | |||||||||
| 560 | |||||||||
| LXP10 | 5000 | 40-90 | 84-172 | 200 | 160 | 155 | 450 | 45 | 40 |
| 500 | |||||||||
| 560 | |||||||||
| 630 | |||||||||
| 710 | |||||||||
| LXP11 | 7100 | 50-100 | 84-172 | 225 | 180 | 175 | 500 | 50 | 62 |
| 560 | |||||||||
| 630 | |||||||||
| 710 | |||||||||
| 800 | |||||||||
| LXP12 | 8000 | 60-110 | 107-212 | 255 | 200 | 195 | 560 | 65 | 78 |
| 630 | |||||||||
| 710 | |||||||||
| 800 | |||||||||
| 900 | |||||||||
| LXP13 | 10000 | 60-125 | 107-212 | 290 | 230 | 225 | 630 | 70 | 105 |
| 710 | |||||||||
| 800 | |||||||||
| 900 | |||||||||
| 1000 | |||||||||
| LXP14 | 14000 | 60-140 | 107-252 | 320 | 255 | 250 | 800 | 75 | 150 |
| 900 | |||||||||
| 1000 | |||||||||
| LXP15 | 20000 | 80-160 | 132-302 | 370 | 290 | 285 | 900 | 80 | 230 |
| 1000 | |||||||||
| LXP16 | 25000 | 80-180 | 132-302 | 420 | 325 | 320 | 1000 | 85 | 300 |
