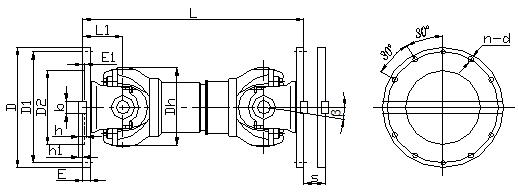

SWP-G型 短型万向联轴器基本参数(JB/T 3241-2005)
型号 |
SWP225G |
SWP250G |
SWP285G |
SWP315G |
SWP350G |
|
回 转 直 径 D |
225 |
250 |
285 |
315 |
350 |
|
公称转矩 Tn KN.m |
56 |
80 |
112 |
160 |
224 |
|
疲劳转矩 Tf KN.m |
28 |
40 |
56 |
80 |
112 |
|
轴线折角 β≤ |
5° |
5° |
5° |
5° |
5° |
|
尺寸(mm) |
S |
40 |
40 |
40 |
40 |
50 |
L |
470 |
600 |
665 |
740 |
850 |
|
D |
275 |
305 |
348 |
360 |
405 |
|
D1 |
248 |
275 |
314 |
328 |
370 |
|
D2(H7) |
135 |
150 |
170 |
185 |
210 |
|
E |
15 |
15 |
18 |
18 |
22 |
|
E1 |
5 |
5 |
7 |
7 |
8 |
|
b-h |
32-18 |
40-18 |
40-24 |
40-24 |
50-32 |
|
h1 |
9 |
9 |
12 |
12 |
16 |
|
L1 |
80 |
100 |
120 |
135 |
150 |
|
n-d |
10-ф15 |
10-ф17 |
10-ф19 |
10-ф19 |
10-ф21 |
|
重量(kg) |
78 |
142 |
190 |
260 |
355 |
190.55-190.70 9.06 短型万向联轴器基本参数
型号 | 190.55 | 190.60 | 190.65 | 190.70 | ||
极限转矩 Tcs KN.m | 33 | 48 | 68 | 94 | ||
公称转矩 Tk KN.m | 25 | 37 | 52 | 72 | ||
疲劳转矩 Tdw KN.m | 11 | 17 | 25 | 36 | ||
折角 | β | 5 | 5 | 5 | 5 | |
法兰直径 | A | mm | 305 | 348 | 360 | 405 |
回转直径 | K | mm | 250 | 285 | 315 | 350 |
B | mm | 275 | 314 | 328 | 370 | |
C | mm | 140 | 175 | 175 | 220 | |
F | mm | 5.2 | 6.2 | 5.8 | 6.8 | |
G | mm | 15 | 18 | 18 | 22 | |
H | mm | 16.1 | 18.1 | 18.1 | 20.1 | |
l | - | 1尘0 | 10 | 10 | 10 | |
M | mm | 80 | 90 | 100 | 108 | |
W | - | 100*2.5 | 100*2.5 | 130*3 | 130*3 | |
Lz | mm | 495 | 545 | 600 | 688 | |
La | mm | 40 | 40 | 40 | 55 | |
G | kg | 97 | 120 | 169 | 256 |
