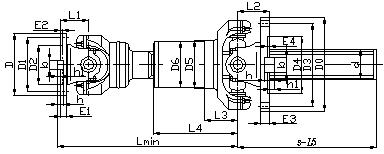

SWP200ZG-SWP600ZG 正向法兰贯通式万向联轴器基本参数(JB/T3241-2005)
SWP-ZG型 | 200 | 225 | 250 | 285 | 315 | 350 | 390 | 435 | 480 | 550 | 600 | |
回 转 直 径 D/D0 | 200-285 | 225-315 | 250-350 | 285-390 | 315-435 | 350-480 | 390-550 | 435-600 | 480-640 | 550-710 | 600-810 | |
公称转矩 Tn KN.m | 40 | 56 | 80 | 112 | 160 | 224 | 315 | 400 | 560 | 800 | 1120 | |
疲劳转矩 Tf KN.m | 16 | 23 | 36 | 55 | 80 | 105 | 150 | 210 | 260 | 400 | 520 | |
轴线折角 β≤ | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | |
伸缩量 S |
600 |
650 |
700 |
750 |
750 |
800 |
800 |
900 |
900 |
1000 |
12000 |
|
尺寸 |
最短长度Lmin |
820 |
920 |
1020 |
1140 |
1300 |
1445 |
1605 |
1760 |
1955 |
2165 |
2300 |
D |
200 |
225 |
250 |
285 |
315 |
350 |
390 |
435 |
480 |
550 |
600 |
|
D0 |
285 |
315 |
350 |
390 |
435 |
480 |
550 |
600 |
640 |
710 |
810 |
|
D1(JS11) |
175 |
196 |
218 |
245 |
280 |
310 |
345 |
385 |
425 |
292 |
555 |
|
D2(H7) |
90 |
105 |
115 |
135 |
150 |
165 |
185 |
200 |
225 |
260 |
350 |
|
D3(JS11) |
260 |
285 |
315 |
355 |
390 |
435 |
500 |
550 |
580 |
650 |
745 |
|
D4(h7) |
195 |
220 |
240 |
270 |
300 |
335 |
385 |
420 |
450 |
510 |
550 |
|
D5 |
135 |
155 |
170 |
190 |
215 |
240 |
275 |
300 |
325 |
370 |
460 |
|
D6 |
120 |
130 |
155 |
175 |
205 |
230 |
250 |
280 |
310 |
350 |
430 |
|
d |
90 |
100 |
115 |
132 |
150 |
165 |
185 |
210 |
230 |
260 |
300 |
|
E1 |
17 |
20 |
25 |
27 |
32 |
35 |
40 |
42 |
47 |
50 |
55 |
|
E2 |
5 |
5 |
5 |
7 |
7 |
8 |
8 |
10 |
12 |
12 |
15 |
|
E3 |
25 |
30 |
35 |
40 |
42 |
47 |
50 |
55 |
60 |
65 |
75 |
|
E4 |
7 |
7 |
7 |
8 |
8 |
10 |
10 |
12 |
15 |
15 |
15 |
|
b-h |
28-16 |
32-18 |
40-25 |
40-30 |
40-30 |
50-32 |
70-36 |
80-40 |
90-45 |
100-45 |
90-55 |
|
h1 |
8 |
9 |
12.5 |
15 |
15 |
16 |
18 |
20 |
22.5 |
22.5 |
27.5 |
|
n1-d1 |
8-ф15 |
8-ф17 |
8-ф19 |
8-ф21 |
10-ф23 |
10-ф23 |
10-ф25 |
16-ф28 |
16-ф31 |
16-ф31 |
22-ф34 |
|
n2-d2 |
8-ф15 |
8-ф17 |
8-ф19 |
8-ф21 |
10-ф23 |
10-ф23 |
10-ф25 |
12-ф28 |
12-ф31 |
12-ф31 |
14-ф37 |
|
L1 |
110 |
120 |
135 |
150 |
170 |
185 |
205 |
235 |
265 |
290 |
330 |
|
L2 |
130 |
145 |
165 |
185 |
205 |
230 |
260 |
290 |
310 |
345 |
390 |
|
L3 |
125 |
140 |
160 |
180 |
195 |
220 |
250 |
275 |
295 |
330 |
400 |
|
L4 |
360 |
395 |
435 |
480 |
565 |
630 |
695 |
735 |
810 |
880 |
950 |
|
L5 |
170 |
190 |
215 |
240 |
270 |
300 |
335 |
375 |
410 |
455 |
510 |
|
重量 (kg) |
182 |
252 |
335 |
450 |
624 |
894 |
1213 |
1710 |
2335 |
3246 |
3840 |
|
每增加100mm重量 |
4.9 |
6.0 |
7.9 |
10.1 |
13.5 |
16.4 |
20.5 |
26.4 |
31.6 |
40.2 |
55.5 |

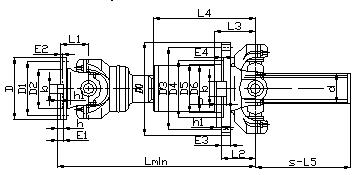

SWP200FG-SWP600FG 反向法兰贯通式万向联轴器基本参数(JB/T3241-2005)
SWP-FG型 | 200 | 225 | 250 | 285 | 315 | 350 | 390 | 435 | 480 | 550 | 600 | |
回 转 直 径 D/D0 | 200-285 | 225-315 | 250-350 | 285-390 | 315-435 | 350-480 | 390-550 | 435-600 | 480-640 | 550-710 | 600-810 | |
公称转矩 Tn KN.m | 40 | 56 | 80 | 112 | 160 | 224 | 315 | 400 | 560 | 800 | 1120 | |
疲劳转矩 Tf KN.m | 16 | 23 | 36 | 55 | 80 | 105 | 150 | 210 | 260 | 400 | 520 | |
轴线折角 β≤ | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | 10° | |
伸缩量 S |
600 |
650 |
700 |
750 |
750 |
800 |
800 |
900 |
900 |
1000 |
12000 |
|
尺寸 |
最短长度Lmin |
630 |
740 |
820 |
925 |
1050 |
1140 |
1250 |
1385 |
1535 |
1690 |
1760 |
D |
200 |
225 |
250 |
285 |
315 |
350 |
390 |
435 |
480 |
550 |
600 |
|
D0 |
285 |
315 |
350 |
390 |
435 |
480 |
550 |
600 |
640 |
710 |
810 |
|
D1(JS11) |
175 |
196 |
218 |
245 |
280 |
310 |
345 |
385 |
425 |
292 |
555 |
|
D2(H7) |
90 |
105 |
115 |
135 |
150 |
165 |
185 |
200 |
225 |
260 |
350 |
|
D3(JS11) |
260 |
285 |
315 |
355 |
390 |
435 |
500 |
550 |
580 |
650 |
745 |
|
D4(h7) |
195 |
220 |
240 |
270 |
300 |
335 |
385 |
420 |
450 |
510 |
550 |
|
D5 |
135 |
155 |
170 |
190 |
215 |
240 |
275 |
300 |
325 |
370 |
460 |
|
D6 |
120 |
130 |
155 |
175 |
205 |
230 |
250 |
280 |
310 |
350 |
430 |
|
d |
90 |
100 |
115 |
132 |
150 |
165 |
185 |
210 |
230 |
260 |
300 |
|
E1 |
17 |
20 |
25 |
27 |
32 |
35 |
40 |
42 |
47 |
50 |
55 |
|
E2 |
5 |
5 |
5 |
7 |
7 |
8 |
8 |
10 |
12 |
12 |
15 |
|
E3 |
25 |
30 |
35 |
40 |
42 |
47 |
50 |
55 |
60 |
65 |
75 |
|
E4 |
7 |
7 |
7 |
8 |
8 |
10 |
10 |
12 |
15 |
15 |
15 |
|
b-h |
28-16 |
32-18 |
40-25 |
40-30 |
40-30 |
50-32 |
70-36 |
80-40 |
90-45 |
100-45 |
90-55 |
|
h1 |
8 |
9 |
12.5 |
15 |
15 |
16 |
18 |
20 |
22.5 |
22.5 |
27.5 |
|
n1-d1 |
8-ф15 |
8-ф17 |
8-ф19 |
8-ф21 |
10-ф23 |
10-ф23 |
10-ф25 |
16-ф28 |
16-ф31 |
16-ф31 |
22-ф34 |
|
n2-d2 |
8-ф15 |
8-ф17 |
8-ф19 |
8-ф21 |
10-ф23 |
10-ф23 |
10-ф25 |
12-ф28 |
12-ф31 |
12-ф31 |
14-ф37 |
|
L1 |
110 |
120 |
135 |
150 |
170 |
185 |
205 |
235 |
265 |
290 |
330 |
|
L2 |
130 |
145 |
165 |
185 |
205 |
230 |
260 |
290 |
310 |
345 |
390 |
|
L3 |
125 |
140 |
160 |
180 |
195 |
220 |
250 |
275 |
295 |
330 |
400 |
|
L4 |
360 |
395 |
435 |
480 |
565 |
630 |
695 |
735 |
810 |
880 |
950 |
|
L5 |
90 |
100 |
115 |
130 |
140 |
160 |
185 |
205 |
210 |
235 |
265 |
|
重量 (kg) |
173 |
241 |
319 |
428 |
590 |
844 |
1140 |
1611 |
2202 |
3055 |
3540 |
|
每增加100mm重量 |
4.9 |
6.0 |
7.9 |
10.1 |
13.5 |
16.4 |
20.5 |
26.4 |
31.6 |
40.2 |
55.5 |
