SWP型万向联轴器,十字轴轴承座为剖分式,是考虑轴承是万向联轴器中的易损件,将轴承压盖制成剖分,就是为了便于更换轴承。但压盖螺栓容易松动。根据中间轴的结构及轴叉的连接形式不同,共有7种型式:A型----有伸缩长式万向联轴器, B型----有伸缩短式万向联轴器, C型----无伸缩短式万向联轴器, D型----无伸缩长式万向联轴器, E型----有伸缩双法兰长式万向联轴器, F型----大伸缩长式万向联轴器, G型----有伸缩超短式万向联轴器。

SWP系列十字轴式万向联轴器JB/T 3241-1991)

B型 有伸缩短型



C型 无伸缩短型

D型 无伸缩长型

E型 有伸缩双法兰型

F型 大伸缩长型

A型 有伸缩长型

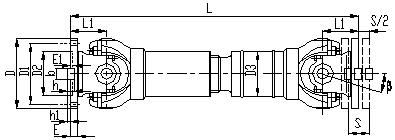

型号 回转直径D 公称转矩Tn KN.m 疲劳转矩Tn KN.m 轴线折角 < 标准伸缩量 S 尺寸 mm
D1 D2 D3 E E1 b×h h1 L1 n-d
SWP160 160 16 8 10° 50 140 95 114 15 4 20×12 6 85 6-13
SWP180 180 20 10 10° 60 155 105 121 15 4 24×14 7 95 6-15
SWP200 200 31.5 16 10° 70 175 125 127 17 5 28×16 8 110 8-15
SWP225 225 40 20 10° 75 196 135 152 20 5 32×18 9 130 8-17
SWP250 250 63 31.5 10° 80 218 150 168 25 5 40×25 12.5 135 8-19
SWP285 285 90 45 10° 100 245 170 194 27 7 40×30 15 150 8-21
SWP315 315 126 63 10° 110 280 185 219 32 7 40×30 15 170 10-23
SWP350 350 180 90 10° 120 310 210 245 35 8 50×32 16 185 10-23
SWP390 390 250 120 10° 120 345 235 273 40 8 70×36 18 205 10-25
SWP435 435 355 160 10° 150 385 255 299 42 10 80×40 20 235 16-28
SWP480 480 450 224 10° 170 425 275 351 47 12 90×45 22.5 265 16-31
SWP550 550 710 355 10° 190 492 320 402 50 12 100×45 22.5 290 16-31
SWP600 600 1000 500 10° 210 544 380 450 55 15 90×55 27.5 330 22-34
SWP640 640 1250 630 10° 230 575 385 480 60 15 100×60 30 350 18-38



型式 回转直径 160 180 200 225 250 285 315 350 390 435 480 550 600 640

A型

Lmin 660 737 823 933 978 1133 1250 1380 1495 1710 1910 2135 2355 2685
重量 (kg) 57 70 91 119 157 255 345 458 596 962 1394 1944 2530 3453
每100增重 3 3.2 4.4 6.6 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
B型 L 585 640 730 830 860 1000 1120 1230 1310 1555 1740 1905 2100 2240
重量 (kg) 54 66 85 116 148 249 329 438 557 953 1343 1745 2440 2850
C型 L 340 380 440 520 540 600 680 740 820 940 1060 1160 1320 1400
重量 (kg) 38 50 70 90 130 185 250 330 472 760 1000 1400 1480 2700

D型

Lmin 430 474 544 636 690 760 860 940 1060 1180 1360 1460 1720 1790
重量 (kg) 45 57 77 104 155 220 291 375 531 855 980 1700 2343 3240
每100增重 3 3.2 404 6.6 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
E型 Lmin 715 800 880 1000 1055 1210 1345 1480 1630 1860 2122 2338 2640 2960
重量 (kg) 59 79 95 121 189 305 395 518 693 1267 1452 2260 2820 3921
每100增重 3 3.2 4.4 6.6 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3
F型 Lmin 770 830 950 1070 1110 1270 1410 1540 1680 1880 2080 2230 2680 2780
重量 (kg) 61 77 100 128 198 315 407 533 711 1295 1440 2230 2760 3850
每100增重 3 3.2 404 606 7.3 9.4 12 15.9 18 20 28 35.7 40.5 48.3

392.50-392.90 系列万向联轴器

0.01-标准伸缩型万向联轴器

8-孔法兰---------- 10-孔法兰---------- 16-孔法兰

0.02 -长伸缩型万向联轴器



0.03 -无伸缩焊接型万向联轴器

9.01 - 有伸缩短型万向联轴器
9.02 - 有伸缩短型万向联轴器
9.03 - 有伸缩短型万向联轴器

9.04 -无伸缩法兰型万向联轴器

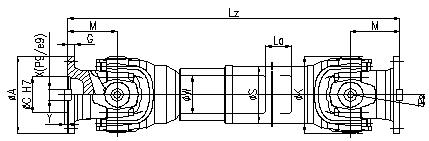

392.50-392.90万向联轴器参数

型号 392.50 392.55 392.60 392.65 392.70 392.75 392.80 392.85 392.90
极限转矩 Tcs KN.m 70 105 150 215 259 390 580 750 1150
公称转矩 Tk KN.m 54 80 117 165 225 300 450 600 900
疲劳转矩 Tdw KN.m 23 36 53 75 102 140 220 285 435
折角 β 15 15 15 15 15 10 10 10 10
法兰直径 A mm 225 250 285 315 350 390 435 480 550
回转直径 K mm 225 250 285 315 350 390 435 480 550
  B mm 196 218 245 280 310 345 385 425 492
C mm 105 105 125 130 155 170 190 205 250
F mm 4.5 5 6 7 7 8 10 12 12
G mm 20 25 27 32 35 40 42 47 50
H mm 17 19 21 23 23 25 28 31 31
l - 8 8 8 10 10 10 16 16 16
M mm 145 165 180 205 225 205 235 265 290
S mm 168*10 219*9 219*14 273*12 273*19 273*35 325*35 355*40 426*45
X mm 32 40 40 40 50 70 80 90 100
Y mm 9 12.5 15 15 16 18 20 22.5 22.5
W - 115*2.5 150*3 150*3 185*5 185*5 185*5 210*5 210*5 240*5

392.50-392.75万向联轴器长度及重量

型号 尺寸   392.50 392.55 392.60 392.65 392.70 392.75 392.80 392.85 392.90
0.01 Lz min mm 890 1010 1090 1240 1310 1640 1795 2010 2185
  La mm 100 135 135 170 170 170 170 190 210
  G kg 129 214 271 395 480 733 1032 1370 2050
0.02 Lz min mm 1010 1110 1190 1325 1395 1860 1980 2180 2330
  La mm 200 220 220 250 250 310 330 345 365
  G kg 171 275 331 505 590 770 1027 1336 1881
0.03 Lf min mm 670 750 840 930 1000 1090 1210 1340 1490
  G kg 98 206 214 300 386 479 735 970 1508
9.01 Lz mm 865 985 1065 1205 1275 1420 1535 1780 1940
  La mm 100 135 135 170 170 170 170 190 210
  G kg 123 201 259 390 476 687 937 1247 1832
9.02 Lz mm 830 920 1000 1130 1200 1300 1400 1630 1770
  La mm 70 75 75 95 95 90 90 100 100
  G kg 120 192 250 371 457 641 876 1171 1717
9.03 Lz mm 770 865 945 1060 1130 1200 1300 1520 1680
  La mm 65 75 75 85 85 70 70 80 80
  G kg 120 196 254 374 460 602 832 1116 1657
9.04 Lf mm 580 660 720 820 900 820 940 1060 1160
  G kg 93 144 206 287 391 485 680 901 1393

390.60-390.80 系列万向联轴器

0.01 -标准伸缩型万向联轴器

8-孔法兰----------- 10-孔法兰----------- 8-孔法兰----------- 10-孔法兰

0.02 -长伸缩型万向联轴器

0.03-无伸缩焊接型万向联轴器

9.01 - 有伸缩短型万向联轴器
9.02 - 有伸缩短型万向联轴器
9.03 - 有伸缩短型万向联轴器

9.04 -无伸缩法兰型万向联轴器

390.60-390.80392.50-392.90万向联轴器参数

型号 390.60 390.65 390.70 390.75 390.80
极限转矩 Tcs KN.m 60 90 130 190 255
公称转矩 Tk KN.m 47 70 102 145 195
疲劳转矩 Tdw KN.m 23 36 53 75 102
折角 β 15 15 15 15 15
法兰直径 A mm 285 315 350 390 435
回转直径 K mm 240 265 300 330 370
  B mm 245 280 310 345 385
Bs mm 240 270 300 349 378
C mm 175 175 220 250 280
F mm 6 6 7 7 9
G mm 20 22 25 28 32
H mm 20.1 22.1 22.1 24.1 27.1
Hs mm 28 30 32 32 35
l - 8 8 10 10 10
ls - 4 4 4 4 4
M mm 135 150 170 190 210
S mm 168*10 219*9 219*14 273*12 273*20
W - 115*2.5 150*3 150*3 185*5 185*5

390.60-390.80万向联轴器长度及重量

型号 尺寸   390.60 390.65 390.70 390.75 390.80
0.01 Lz min mm 870 980 1070 1210 1280
  La mm 100 135 135 170 170
  G kg 133 216 275 397 476
0.02 Lz min mm 990 1080 1170 1295 1365
  La mm 200 220 220 250 250
  G kg 178 280 337 508 586
0.03 Lf mm 640 710 800 890 960
  G kg 109 206 218 303 383
9.01 Lz mm 843 953 1043 1175 1245
  La mm 100 135 135 170 170
  G kg 131 204 263 392 472
9.02 Lz mm 810 890 980 1100 1170
  La mm 70 75 75 95 95
  G kg 129 195 254 373 453
9.03 Lz mm 750 835 925 1030 1100
  La mm 65 75 75 85 85
  G kg 129 198 259 376 456
9.04 Lf mm 540 600 680 760 840
  G kg 108 146 209 284 379
